Triage automatique de haricots par CNN embarqué

Contexte

Projet de fin d'études réalisé en L2 Génie Industriel à l'Institut Supérieur de Technologie d'Antananarivo. Première approche complète alliant mécanique, systèmes embarqués et machine learning.

Objectif : concevoir une machine compacte et économique pour trier automatiquement les haricots blancs (bonnes vs mauvaises graines) en remplaçant le tri manuel par une classification CNN en temps réel via ESP32-CAM.

Dataset

340 images de haricots blancs capturées en conditions contrôlées (luminosité constante, même angle, même appareil) :

Split : 60% entraînement / 30% validation / 10% test. Les images sont redimensionnées à 224×224 pixels avant entraînement.

Architecture du modèle CNN

Réseau convolutif binaire avec extracteur de caractéristiques (blocs Conv2D + MaxPooling) suivi d'un classifieur dense. Sortie : 1 neurone sigmoïde (classification binaire). 31 561 441 paramètres entraînables.

model = Sequential([
    Conv2D(32, (3, 3), activation='relu', input_shape=(224, 224, 3)),
    MaxPooling2D(2, 2),
    Conv2D(64, (3, 3), activation='relu'),
    MaxPooling2D(2, 2),
    Conv2D(128, (3, 3), activation='relu'),
    MaxPooling2D(2, 2),
    Flatten(),
    Dense(512, activation='relu'),
    Dropout(0.5),
    Dense(1, activation='sigmoid')
])

model.compile(
    optimizer='adam',
    loss='binary_crossentropy',
    metrics=['accuracy']
)

Entraînement

10 époques sur les 204 images d'entraînement, avec validation en temps réel sur les 102 images de validation.

Résultats

98% d'accuracy sur le jeu de test (34 images non vues pendant l'entraînement). Le modèle est sauvegardé sous image_model.h5 et rechargé par le script d'inférence Python qui pilote la bascule via HTTP.

model = load_model('image_model.h5')

resp = requests.get('http://192.168.1.100/capture')
img = preprocess(resp.content)          # resize 224x224, normalize
pred = model.predict(img)[0][0]         # sigmoid → [0, 1]

direction = 'droite' if pred > 0.5 else 'gauche'  # seuil 0.5 — version fonctionnelle initiale
requests.get(f'http://192.168.1.100/servo?dir={direction}')

Seuil de décision fixé à 0.5, frontière naturelle de la fonction sigmoid pour une classification binaire. Valeur choisie pour cette première version fonctionnelle.

Pipeline système

Tas de haricots
      ↓
Cylindre + disque perforé
(alimentation unitaire — 1 haricot à la fois)
      ↓
Plateau d'acquisition
      ↓
ESP32-CAM capture l'image
      ↓ HTTP GET /capture.jpg
Ordinateur (Python)
      ↓
Prétraitement (resize 224×224, normalisation)
      ↓
CNN — image_model.h5
      ↓
Prédiction sigmoid → valeur entre 0 et 1
      ↓ HTTP POST /prediction
ESP32-CAM reçoit la décision
      ↓
Servomoteur SG90
  ├── prédiction > 0.5 → bascule droite (bonne graine)
  └── prédiction ≤ 0.5 → bascule gauche (mauvaise graine)

Limites

• Dataset limité, 340 images au total, jeu de test de seulement 34 images. La valeur de 98% d'accuracy est statistiquement fragile sur un si petit échantillon de test.
• Conditions contrôlées, luminosité fixe, angle fixe, même appareil. La robustesse du modèle en conditions réelles (variations d'éclairage, position des graines) n'a pas été testée.
• Modèle surdimensionné, 31 561 441 paramètres pour une classification binaire simple. Un modèle beaucoup plus léger serait suffisant et plus adapté à un contexte embarqué.
• Métriques basiques, seule l'accuracy a été mesurée. Matrice de confusion, F1-score et courbe ROC n'ont pas été calculés dans le cadre de ce projet L2.

Perspectives

• Data augmentation, rotations, variations de luminosité, flips pour enrichir le dataset sans nouvelles captures
• Transfer learning, remplacer le CNN custom par MobileNetV2, 10× plus léger et plus robuste sur petits datasets
• Edge AI, déployer le modèle directement sur l'ESP32 via TensorFlow Lite pour éliminer la dépendance à l'ordinateur
• Métriques complètes, calculer la matrice de confusion, précision et rappel par classe pour mieux évaluer les erreurs réelles du modèle

Système embarqué et mécanique

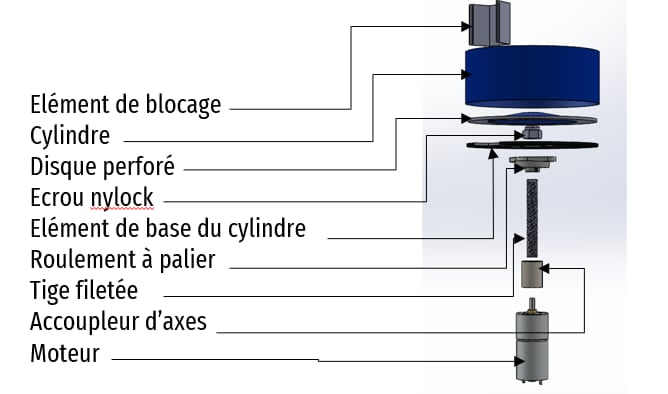

Un cylindre + disque perforé alimente les haricots un par un sur un plateau d'acquisition. L'ESP32-CAM capture la photo, l'ordinateur fait l'inférence CNN, puis commande le servomoteur SG90 qui bascule à droite (bonne graine) ou à gauche (mauvaise graine).

L'ESP32-CAM est programmée en C++ et configurée en point d'accès WiFi agissant comme serveur HTTP. L'ordinateur Python se connecte comme client.

Communication :

• GET /capture.jpg, ESP32-CAM déclenche la rotation du disque, capture l'image et la retourne au PC
• POST /prediction, PC envoie la décision CNN (0 ou 1), ESP32-CAM commande le servomoteur en conséquence

Composants partie opérative :
